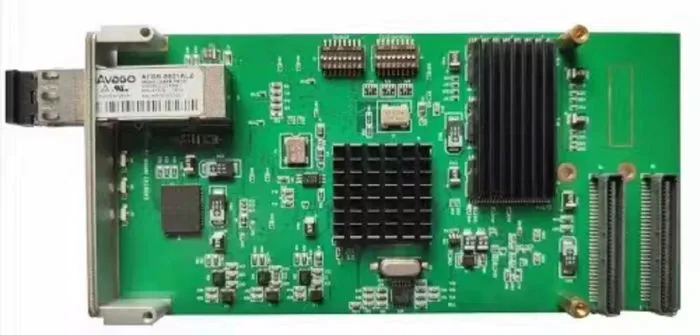

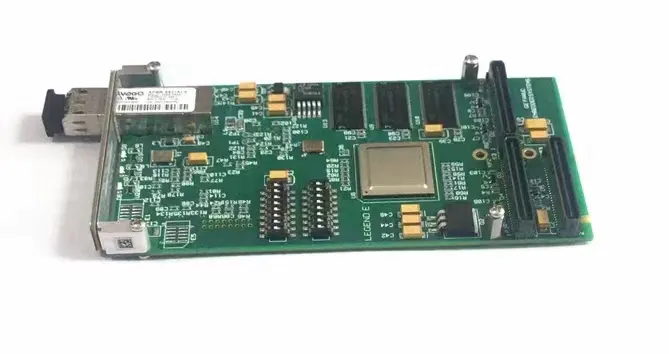

PMC5565 反射内存卡实时网络技术解析
PMC5565 是 GE 公司推出的一款高性能反射内存卡，专为嵌入式系统设计，采用 PMC (PCI Mezzanine Card) 标准接口，可直接插入支持 PMC 插槽的主板中。该卡通过反射内存技术实现多节点间微秒级延迟的数据共享，广泛应用于航空航天、武器系统、工业自动化等对实时性要求极高的领域。
核心技术特性
物理特性
兼容 IEEE1386.1 PMC 标准
支持 3.3V/5V 信号环境
板载 128MB 或 256MB SDRAM (可选)
支持单模 / 多模光纤接口
工作温度范围：-40°C 至 + 85°C (扩展级)
网络性能
传输延迟：典型值 0.4μs
数据带宽：174MB/s (突发模式)
节点数量：支持 256 个网络节点
拓扑结构：环形或星形
光纤距离：多模 300 米 / 单模 10 公里
实时特性
确定性数据传输
硬件级数据同步
支持 DMA 数据传输
提供中断机制通知数据更新
支持大小端数据格式转换
系统架构与工作原理
PMC5565 通过反射内存技术实现多节点间的数据共享，其工作原理如下：
plaintext
节点A内存               网络               节点B内存
+------------+                        +------------+
| 共享区域   |                        | 共享区域   |
| (0x100000) ||  (0x100000) |
+------------+                        +------------+
| 私有区域   |                        | 私有区域   |
+------------+                        +------------+
当节点 A 向其本地共享内存区域写入数据时，PMC5565 会自动将该数据通过光纤网络广播到所有其他节点的相同内存地址。整个过程由硬件自动完成，无需 CPU 干预，实现了微秒级的数据同步。
软件接口与开发支持
PMC5565 提供完整的软件开发工具包，支持多种操作系统和编程语言：
驱动支持
VxWorks
Linux (RTLinux, RTAI)
Windows (RTX)
QNX
Integrity
API 函数库
内存映射函数
节点配置函数
数据读写函数
中断管理函数
错误检测函数
典型开发流程
c
// PMC5565初始化示例
#include "rtdm_api.h"

int main() {
    // 打开反射内存设备
    int fd = open("/dev/rtdm0", O_RDWR);
    if (fd < 0) {
        perror("无法打开反射内存设备");
        return -1;
    }

    // 配置节点参数
    struct rtdm_config config;
    config.node_id = 1;  // 设置本节点ID
    config.mem_size = 0x100000;  // 共享内存大小1MB
    ioctl(fd, RTDM_SET_CONFIG, &config);

    // 映射共享内存
    void *shared_mem = mmap(
        NULL,
        config.mem_size,
        PROT_READ | PROT_WRITE,
        MAP_SHARED,
        fd,
        0
    );

    // 向共享内存写入数据
    memcpy(shared_mem, "Hello World", 12);

    // 等待其他节点读取数据
    sleep(1);

    // 释放资源
    munmap(shared_mem, config.mem_size);
    close(fd);

    return 0;
}
应用场景
PMC5565 实时网络在以下场景中具有显著优势：
航空航天仿真
飞行控制系统实时数据交换
航空电子系统集成测试
飞行器半实物仿真平台
武器系统
导弹制导与控制系统
火控系统实时数据共享
雷达信号处理网络
工业自动化
机器人协同控制
高速生产线同步
分布式控制系统
网络拓扑设计
PMC5565 支持多种网络拓扑结构，典型配置如下：
环形拓扑
可靠性高：单点故障不影响全网
实现简单：每个节点只需两个光纤接口
数据流向：单向或双向可选
星形拓扑
中央节点管理：适合集中控制场景
故障隔离：单个节点故障不影响其他节点
需要交换机设备：如 VMIC 5595 系列
混合拓扑
结合环形和星形优势
适用于大型分布式系统
可扩展性强
性能优化与故障诊断
性能优化建议
采用批量数据传输减少通信次数
合理规划内存布局避免缓存冲突
使用中断驱动模式提高响应速度
优化光纤长度和弯曲半径
故障诊断工具
板载 LED 状态指示
驱动程序提供的状态查询函数
专用诊断软件：如 VMIC RTDM Viewer
链路状态监测 API
PMC5565 反射内存卡通过其高性能的实时数据共享能力，为分布式嵌入式系统提供了可靠的通信解决方案，尤其适合对时间确定性要求极高的应用场景。

---
