PCI5565 半实物仿真系统是一种基于 VMIC 反射内存卡技术的仿真系统，在航空航天、国防、工业自动化等领域有着广泛的应用，以下是对它的详细介绍：
系统组成

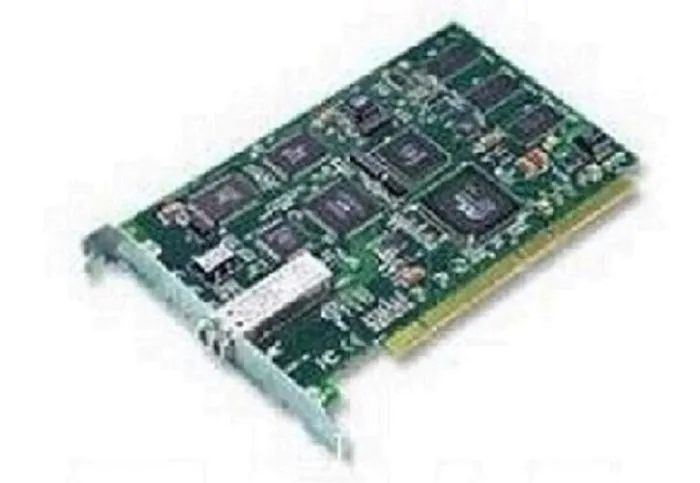

硬件方面：主要包含安装了 PCI5565 反射内存卡的多台计算机，以及连接这些计算机的光纤网络。反射内存卡是核心部件，如 PCI5565 在系统中映射一个 128M 的内存空间，用于数据的存储和共享。它通过光纤以 2.125G 的波特率进行数据传输，可连接多达 256 个节点，多模光纤下节点距离可达 300 米，单模光纤则可达 10 公里。
软件方面：根据不同的应用场景和需求，会有相应的实时操作系统和应用软件。操作系统如 Windows 2000、Windows XP、Linux 和 VxWorks 等都可支持。应用软件负责实现具体的仿真功能，如数据采集、模型解算、图像显示、数据输出以及系统综合控制等。
工作原理
系统中的反射内存卡通过硬件实现数据共享。当应用程序将采集的数据写入本地 PCI5565 卡的板载内存中时，卡上的高速逻辑会自动将此数据连同地址以帧的方式通过光纤传递到其他节点的反射内存卡上，通常只需几百纳秒的时间延迟，所有反射内存卡上的内存就会写入同样的内容，实现了节点间的数据共享，且这个时间是可预测的。各节点在访问数据时，只需访问本地反射内存卡中的内存，无需通过复杂的网络协议和软件干预，大大提高了数据传输的实时性和确定性。
技术特点
高实时性：极短的数据传输延迟，能实现实时连接的稳定数据传输，适用于 ms 级或更低仿真周期的仿真系统。
系统集成简单：可扩充性强，能无缝升级到多余度模式，与操作系统和处理器无关，可与通用的计算机和总线连接，能将不同架构的计算机连接在一起组成集群系统。
降低开发成本：彻底省去软件开发开销和周期，降低了软件开发的成本和风险，也节省了 CPU 开销，易于理解和使用，减小了系统的复杂度。
高可靠性：具有较低的管理费用和较高的抗干扰能力，支持冗余传输模式和错误监测报告功能，通过奇偶校验位检查数据错误，当一份数据出错时可使用第二份。
应用领域
航空航天领域：在飞行器的飞行控制系统仿真、航空发动机控制系统仿真等方面应用广泛。例如在新型飞机的研发中，可通过该系统模拟飞机在各种飞行状态下的控制参数和响应，对飞行控制算法进行验证和优化。
国防领域：用于武器系统的仿真测试，如导弹制导系统仿真、雷达系统仿真等。以导弹制导系统仿真为例，可模拟导弹在不同作战环境下的飞行轨迹、目标跟踪和命中精度等，为导弹的设计和改进提供依据。
工业自动化领域：可应用于工业机器人的控制系统仿真、自动化生产线的调度与控制仿真等。比如在汽车制造生产线中，通过仿真系统对生产线的物流配送、机器人操作流程等进行优化，提高生产效率和产品质量

---
