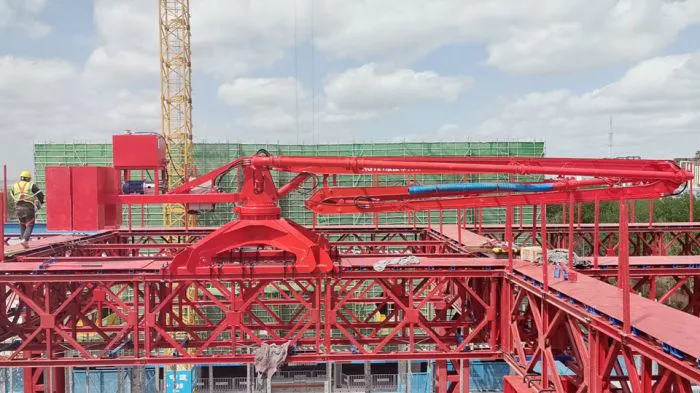

混凝土布料机 21米电梯井内爬式液压布料机
HGY21 电梯井内爬式液压布料机



型号 Model

HGY21





性能

Permance

布料臂长 Horizontal reach（m）

21m

回转角度 Rotation ( ° )

360 °

回转速度 Swiveling speed（r/min）

0.32

俯仰角度 Elevation angle( °)

0～85 °

回转制动 Slewing brake

常闭 Normally closed

工作环境温度 Working environment temperature

-5℃~40℃

重量 Weight(T)

11.7



控制系统

Control

System

电源 Power

380V/50HZ

功率 Output（kW）

5.5

防护等级 Ptotection grade

IP54

绝缘等级 Insulation clas

F

系统压力 System Pressure(MPa)

32

控制方式 Control mode

无线 Radio remote






臂架 Boom

输送管清洗方式 Duct cleaning method

水洗/干洗 Wash/Dry cleaning

臂架打开方式 Boom open way

两节 Two

输送管径 Inner diameter of delivery pipe（mm）

Φ125

末端软管 End rubber hose（m）

3

长度 Length（mm）

9434/8062

转角 Corner ( ° )

85/180

固定臂长度（mm）

2516


顶升系

统

顶升高度（m）

0～4(可根据要求调节)

顶升速度（m/min）

0.6

塔身结构及尺寸（mm）

桁架 1000×1000（可根据要求 调节）

---
