输送机皮带回程带料处理清洗装置——皮带清扫箱
简介

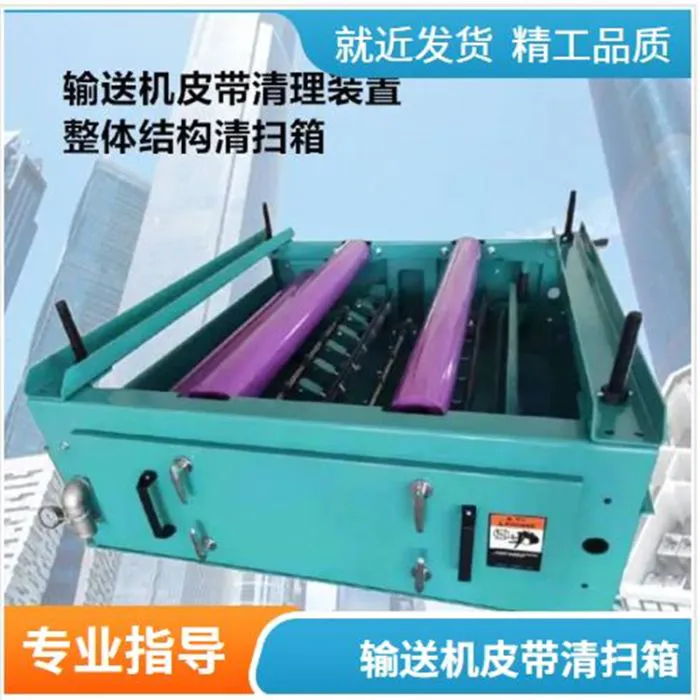

皮带清扫箱是一种安装于带式输送机回程皮带上的二级清扫系统，是集皮带湿润、多级清扫、皮带干燥和物料回收等诸多功能于一体的清扫设备，可对回程皮带进行清洗，解决残留物料在输送机回程段洒落造成的环境污染问题，以及残留物料粘附在托辊上引起的回程皮带跑偏问题。

工作原理

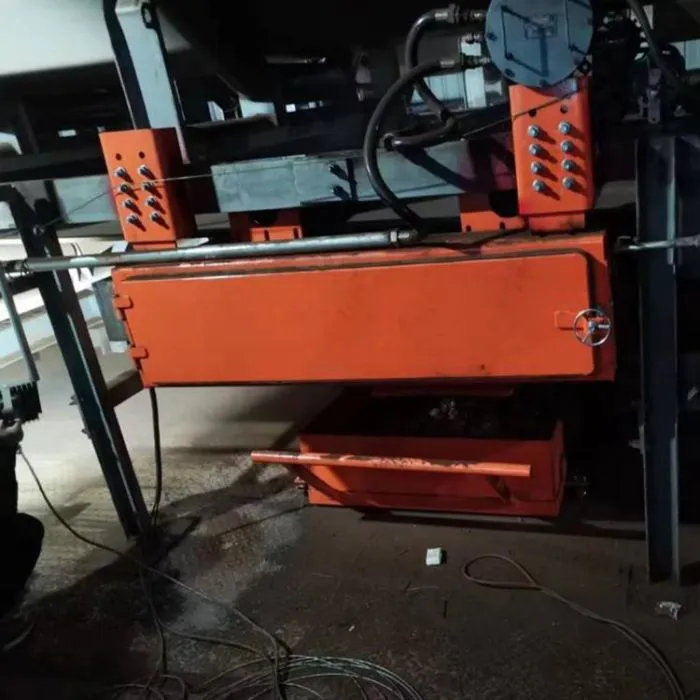

当皮带机启动工作时，清洗装置与皮带机信号联锁，立即投入工作。经过清洗机上方的回程皮带被自动投退装置缓缓压下，使皮带工作面与布水软化辊和清扫系统刮刀充分接触。接着电磁阀开启，经过净化的水源通过喷嘴开始对皮带面均匀喷射，使皮带工作面上的粘附物被冲洗和软化，而后经过清扫系统刮刀被逐步清除干净，以达到皮带工作面清洁的目的。被清理后的污泥和多余水分被设备下方的收集箱短暂收集，再由螺旋排污系统定点排放。皮带机停止，清洗系统结束清洗工作，自动投退装置退出工作模式，使皮带恢复到初始状态。

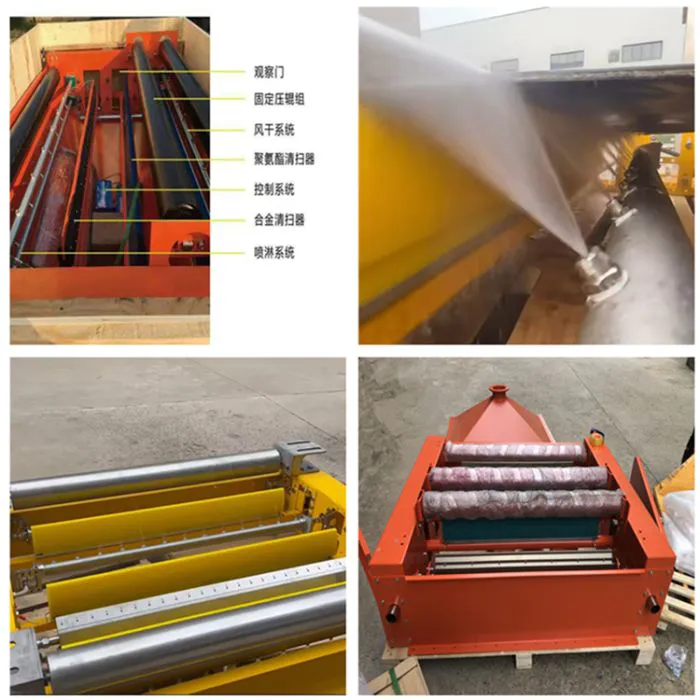

功能及组成部分
功能
皮带稳定系统：让皮带平稳地进出设备。
喷淋系统：对皮带机输送带上的粘着物料进行软化、清洗，使物料更容易进行下一道工序，同时喷嘴喷射的高压扇形水雾能抑制扬尘。
清扫系统：通过喷淋系统对物料的软化，进入特有组合清扫器进行清扫，先清除皮带上的顽固物料，再清除皮带上的细料，从而使粘着物料最大化地清除下来。清扫除料及除水刀头实现自动补偿自动进刀的性能。
烘干系统：有效去除皮带上的残留水分，使皮带的清洁度达到较高水平，预防皮带打滑。
排污系统：能让清扫下来的物料顺利排出设备，排到现场指定位置，不会造成现场地面污染。
控制系统：控制箱实现了设备的全自动化操作，和现场皮带机做到联机联动。
组成部分
清扫箱本体、电池阀、过滤器、压力泵、控制箱、链接法兰（安装法兰、排污法兰）及电线4。

产品特点
清洁效果好：可以实现对回程皮带表面粘附物95% - 99.9%的清洁效果，如部分产品能达到98%、95%以上的清洁率。

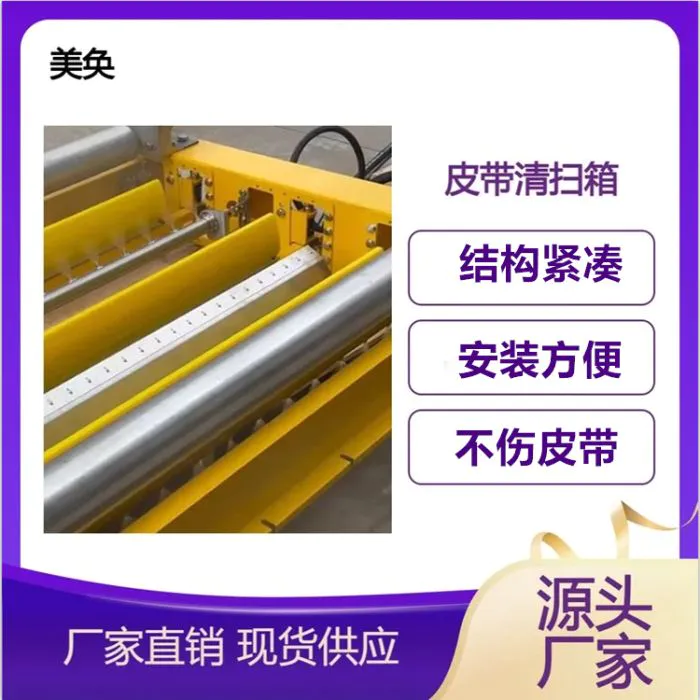

结构紧凑：安装方便，集中式设计减少对现场的空间要求。
运行稳定：压辊配合清扫，运行稳定且阻力小，不会影响输送带运转；涵盖多次清扫，且配置组合压辊，使皮带通过更为稳定；定制化的系统减少皮带机运行阻力。
保护皮带：配合多种刮板，能够更好地保护皮带；现设备使用的除水清扫器材料为碳化物，使用寿命更长，保质12个月，且不伤及皮带。
智能化程度高：具有智能清扫装置，可以实现自动或手动的控制方式，无需人员操作，还具有远程控制端口，能够与集控室连接，更好地实现智能化管理。
应用范围广：适配宽度为400 - 2400mm，适配速度高达3.8m/s的皮带运输系统；可用于煤矿、电厂、水泥厂等，还可用于耐油、腐蚀等工况环境，适用于双向运行输送带26。
节省成本：提高皮带及托辊寿命，有效控制回程撒料，大量减少人工清理工作，很大程度地提高了生产效率，节省了人力和维护成本。

---
