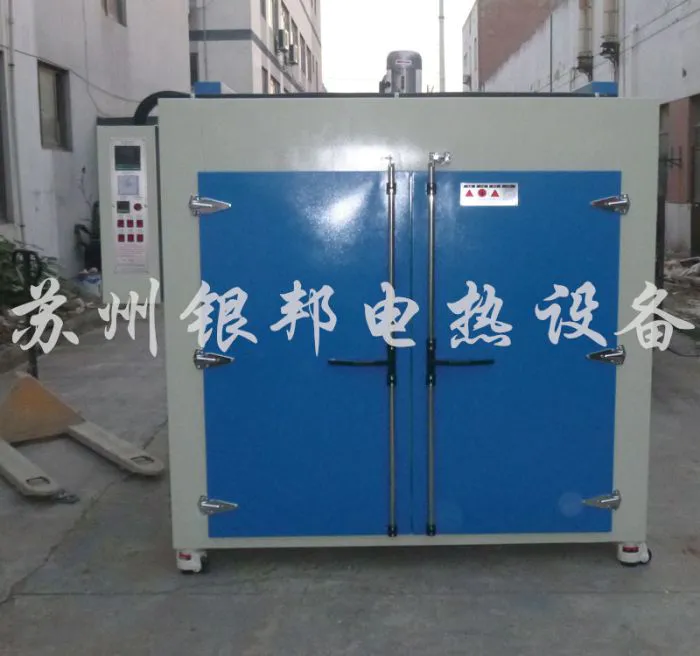

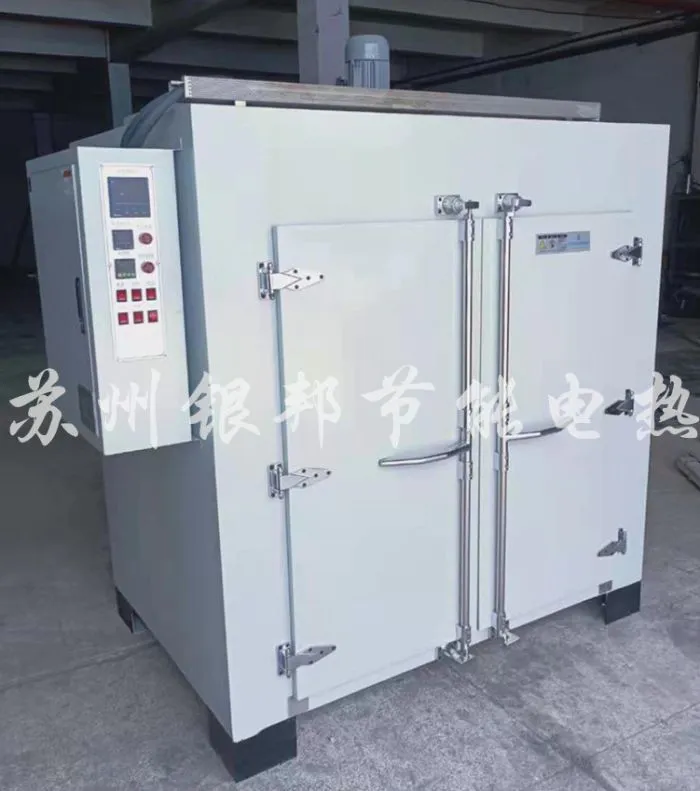

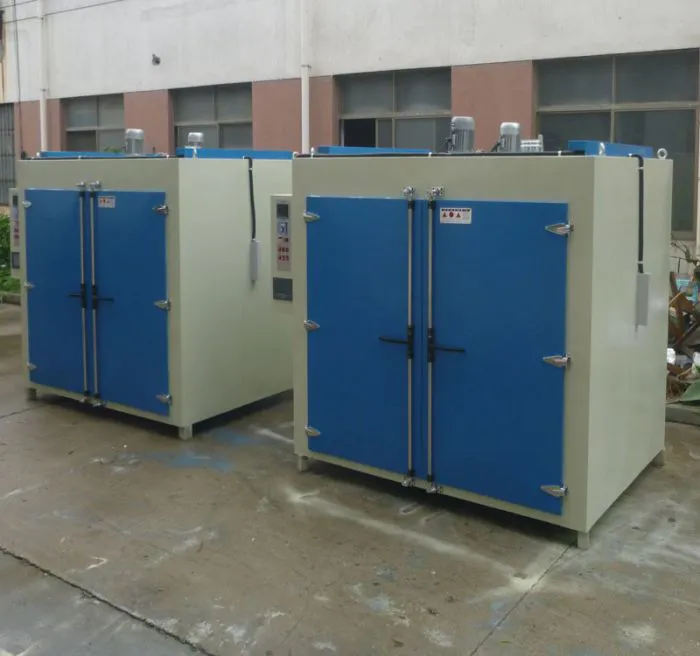

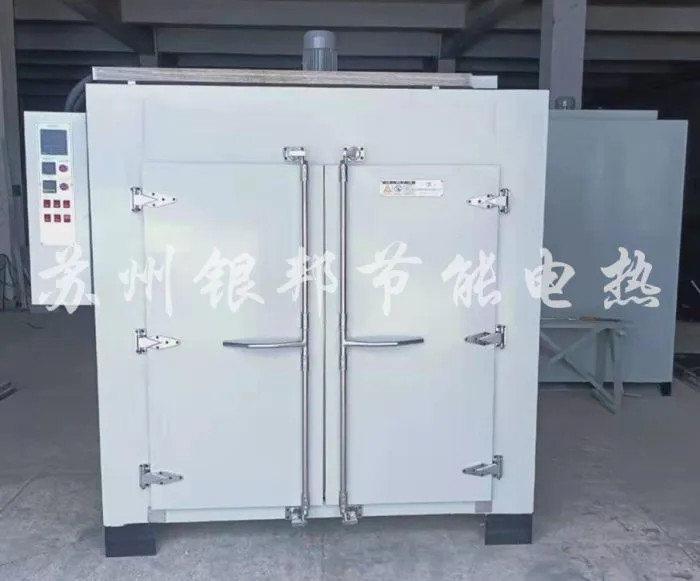

LYSM-881系列光伏电池石墨舟专用烘箱结构：石墨舟烘箱结构由炉体、炉门、置物架、加热元件、热循环风机及导流系统、电气控制系统等部分组成。
整机结构：
1.箱体采用型钢焊接作框架，外框采用2.0mm厚SUS304不锈钢板，内部采用1.2mm厚316不锈钢材料折弯焊接铆钉拼接制作，受热变形系数小。炉衬纤维厚度为100mm；炉衬的采用优质硅酸铝保温材料，此结构少有热桥短路现象出现，且密封性较好，具有牢固可靠、维修方便、使用寿命长，节能效果好，炉体重量轻、炉体外过温升小等特点。
2.内箱封板材料采用1.2mm厚316不锈钢材料，板金折弯机床冲孔。风道材料采用1.2mm djb 316不锈钢材料钢板折弯铆钉拼接，箱体安装接液盒，防止冷凝水和杂质掉落到烘箱内部污染石墨舟。
3.箱门过体采用1.2mm厚316不锈钢材料，外壳采用1.5mm304不锈钢拼接制作，内衬亦用耐火纤维针毯作隔热和保温材料。箱门四周嵌有红色耐高温硅橡胶或者硅配铝石棉绳密封，门关闭后密封条与箱体贴紧，确保无热量散发。箱门采用人工手动对开式，操作简单。
4.加热元件：箱内加热元件采用管状加热器，分别布置在炉膛两侧，电阻丝的材料为镍铬合金丝，使用寿命长。
5.热循环风机采用风冷离心式炉用风机。为保证质量和使用寿命，采用专业厂家生产的耐高温风机，风压低、风量大、真懂噪音小、使用寿命长。风扇叶轮、轴采用304不锈钢制作，并作静平衡与动平衡试验。风机安装于炉膛顶部中心位置。排风装置为自然排风，排气管径150mm。
6.导流系统由导流顶罩和接风板组成。此结构的采用主要是使炉内空气形成对流，其工作过程是当风扇开启旋转后，空气即从风扇内甩出，通过顶部导流罩分流，吹到箱体两侧加热元件上，将加热元件产生的热量带走，热空气沿着挡风板通道流向炉腔内，再从风道下层均匀穿过所有工件，使工件充分受热，返回炉顶风道内，再结过导流罩中间的分流孔吸入风扇内，再从风扇甩出…….。如此往复高速循环，使炉内温度均匀。
7.测温系统：每个控温区配备一支热电偶，K型I级热电偶。
8.电器控制系统：温度控制采用固态继电器SSR+PID调控，三相过零触发控制方式。温度议采用智能仪表，自动控温、恒温并带PID调节。控温精度±1℃，仪表自带超温保护功能，时间设定装置：HS48S-99.99定时装置，可人工/自动开关，用于设定工作恒温时间。时间到自动切断加热，风机不停止转动，帮助散热。
9.保护系统：
a、自动切断加热 b、超温保护：超过设定温度，蜂鸣器报警，切断加热，风机不停止转动，帮助箱内散热；c、电机与加热锁控制，即先鼓风后加热，防止加热器烧坏，造成意外；d、接地保护：结构件安全接地保护； e、电源缺相、相序保护：配有相序保护器。
